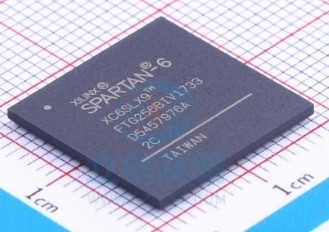

XC6SLX9-2FTG256C XILINX FPGA Spartan®-6 LX পরিবার 9152 সেল 45nm প্রযুক্তি 1.2V 256-পিন FTBGA

সাধারণ বিবরণ

Spartan®-6 পরিবার উচ্চ-ভলিউম অ্যাপ্লিকেশনের জন্য সর্বনিম্ন মোট খরচ সহ অগ্রণী সিস্টেম ইন্টিগ্রেশন ক্ষমতা প্রদান করে।তেরো-সদস্যের পরিবারটি 3,840 থেকে 147,443 লজিক কোষের মধ্যে প্রসারিত ঘনত্ব সরবরাহ করে, পূর্ববর্তী স্পার্টান পরিবারের অর্ধেক শক্তি খরচ এবং দ্রুততর, আরও ব্যাপক সংযোগের সাথে।একটি পরিপক্ক 45 এনএম কম-পাওয়ার কপার প্রক্রিয়া প্রযুক্তিতে নির্মিত যা খরচ, শক্তি এবং কর্মক্ষমতার সর্বোত্তম ভারসাম্য সরবরাহ করে, স্পার্টান-6 পরিবার একটি নতুন, আরও দক্ষ, ডুয়াল-রেজিস্টার 6-ইনপুট লুকআপ টেবিল (LUT) যুক্তি এবং বিল্ট-ইন সিস্টেম-স্তরের ব্লকগুলির একটি সমৃদ্ধ নির্বাচন।এর মধ্যে রয়েছে 18 Kb (2 x 9 Kb) ব্লক RAM, দ্বিতীয় প্রজন্মের DSP48A1 স্লাইস, SDRAM মেমরি কন্ট্রোলার, বর্ধিত মিক্সড-মোড ক্লক ম্যানেজমেন্ট ব্লক, SelectIO™ প্রযুক্তি, পাওয়ার অপ্টিমাইজড হাই-স্পিড সিরিয়াল ট্রান্সসিভার ব্লক, PCI Express® সামঞ্জস্যপূর্ণ এন্ডপয়েন্ট ব্লক, উন্নত সিস্টেম-স্তরের পাওয়ার ম্যানেজমেন্ট মোড, অটো-ডিটেক্ট কনফিগারেশন বিকল্প, এবং AES এবং ডিভাইস DNA সুরক্ষা সহ উন্নত আইপি নিরাপত্তা।এই বৈশিষ্ট্যগুলি ব্যবহারে অভূতপূর্ব স্বাচ্ছন্দ্য সহ কাস্টম ASIC পণ্যগুলির একটি কম খরচে প্রোগ্রামযোগ্য বিকল্প প্রদান করে।Spartan-6 FPGAs উচ্চ-ভলিউম লজিক ডিজাইন, ভোক্তা-ভিত্তিক ডিএসপি ডিজাইন এবং খরচ-সংবেদনশীল এমবেডেড অ্যাপ্লিকেশনের জন্য সেরা সমাধান অফার করে।Spartan-6 FPGA হল টার্গেটেড ডিজাইন প্ল্যাটফর্মের জন্য প্রোগ্রামেবল সিলিকন ফাউন্ডেশন যা ইন্টিগ্রেটেড সফ্টওয়্যার এবং হার্ডওয়্যার উপাদান সরবরাহ করে যা ডিজাইনারদের তাদের বিকাশ চক্র শুরু হওয়ার সাথে সাথে উদ্ভাবনের উপর ফোকাস করতে সক্ষম করে।

Spartan-6 FPGA বৈশিষ্ট্যের সারাংশ

• Spartan-6 পরিবার: • Spartan-6 LX FPGA: লজিক অপ্টিমাইজ করা • Spartan-6 LXT FPGA: হাই-স্পিড সিরিয়াল কানেক্টিভিটি • কম খরচের জন্য ডিজাইন করা হয়েছে • একাধিক দক্ষ ইন্টিগ্রেটেড ব্লক • I/O স্ট্যান্ডার্ডের অপ্টিমাইজ করা নির্বাচন • স্ট্যাগার্ড প্যাড • উচ্চ -ভলিউম প্লাস্টিক ওয়্যার-বন্ডেড প্যাকেজ • কম স্ট্যাটিক এবং ডাইনামিক পাওয়ার • খরচ এবং কম পাওয়ারের জন্য 45 এনএম প্রক্রিয়া অপ্টিমাইজ করা হয়েছে • শূন্য পাওয়ারের জন্য হাইবারনেট পাওয়ার-ডাউন মোড • সাসপেন্ড মোড মাল্টি-পিন ওয়েক-আপ, কন্ট্রোল এনহান্সমেন্ট সহ স্টেট এবং কনফিগারেশন বজায় রাখে। লোয়ার-পাওয়ার 1.0V কোর ভোল্টেজ (শুধুমাত্র LX FPGAs, -1L) • উচ্চ কার্যক্ষমতা 1.2V কোর ভোল্টেজ (LX এবং LXT FPGAs, -2, -3, এবং -3N স্পিড গ্রেড) • মাল্টি-ভোল্টেজ, মাল্টি-স্ট্যান্ডার্ড SelectIO™ ইন্টারফেস ব্যাঙ্কগুলি • প্রতি ডিফারেনশিয়াল I/O প্রতি 1,080 Mb/s ডেটা স্থানান্তর হার • নির্বাচনযোগ্য আউটপুট ড্রাইভ, প্রতি পিনে 24 mA পর্যন্ত • 3.3V থেকে 1.2VI/O মান এবং প্রোটোকল • কম খরচে HSTL এবং SSTL মেমরি ইন্টারফেস • হট অদলবদল সম্মতি • সংকেত অখণ্ডতা উন্নত করতে সামঞ্জস্যযোগ্য I/O একাধিক হার • LX-এ উচ্চ-গতির GTP সিরিয়াল ট্রান্সসিভারT FPGAs • 3.2 Gb/s পর্যন্ত • উচ্চ-গতির ইন্টারফেস সহ: সিরিয়াল ATA, Aurora, 1G ইথারনেট, PCI Express, OBSAI, CPRI, EPON, GPON, DisplayPort, এবং XAUI • PCI এক্সপ্রেস ডিজাইনের জন্য ইন্টিগ্রেটেড এন্ডপয়েন্ট ব্লক (LXT) • কম খরচে PCI® প্রযুক্তি সমর্থন 33 MHz, 32- এবং 64-বিট স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ।• দক্ষ DSP48A1 স্লাইস • উচ্চ-পারফরম্যান্স গাণিতিক এবং সংকেত প্রক্রিয়াকরণ • দ্রুত 18 x 18 গুণক এবং 48-বিট সঞ্চয়কারী • পাইপলাইনিং এবং ক্যাসকেডিং ক্ষমতা • ফিল্টার অ্যাপ্লিকেশনগুলিকে সহায়তা করার জন্য প্রি-অ্যাডার • ইন্টিগ্রেটেড মেমরি কন্ট্রোলার ব্লক • DDR, DDR3, DDR2, এবং সমর্থন • 800 Mb/s পর্যন্ত ডেটা রেট (12.8 Gb/s পিক ব্যান্ডউইথ) • ডিজাইন টাইমিং সমস্যাগুলি কমাতে স্বাধীন FIFO সহ মাল্টি-পোর্ট বাস কাঠামো • বর্ধিত লজিক ক্ষমতা সহ প্রচুর লজিক সংস্থান • ঐচ্ছিক শিফট রেজিস্টার বা বিতরণ করা RAM সমর্থন • দক্ষ 6-ইনপুট LUTs কর্মক্ষমতা উন্নত করে এবং শক্তি কমিয়ে দেয় • পাইপলাইন কেন্দ্রিক অ্যাপ্লিকেশনগুলির জন্য ডুয়াল ফ্লিপ-ফ্লপ সহ LUT • বিস্তৃত গ্রানুলারিটি সহ RAM ব্লক করুন • বাইট রাইটিং সক্ষম সহ দ্রুত ব্লক RAM • 18 Kb ব্লক যা ঐচ্ছিকভাবে দুটি স্বাধীন 9 হিসাবে প্রোগ্রাম করা যেতে পারে Kb ব্লক RAMs • উন্নত কর্মক্ষমতার জন্য ক্লক ম্যানেজমেন্ট টাইল (CMT) • কম শব্দ, নমনীয় ক্লকিং • ডিজিটাল ক্লক ম্যানেজার (ডিসিএম) ঘড়ির স্ক্যু এবং ডিউটি ​​সাইকেল বিকৃতি দূর করে • ফেজ-লককম-জিটার ক্লকিংয়ের জন্য d লুপস (পিএলএল) • একযোগে গুণ, ভাগ এবং ফেজ স্থানান্তরের সাথে ফ্রিকোয়েন্সি সংশ্লেষণ • ষোল কম-স্কু গ্লোবাল ক্লক নেটওয়ার্ক • সরলীকৃত কনফিগারেশন, কম খরচের মান সমর্থন করে • 2-পিন স্বয়ংক্রিয়-ডিটেক্ট কনফিগারেশন • বিস্তৃত তৃতীয় -পার্টি SPI (x4 পর্যন্ত) এবং NOR ফ্ল্যাশ সমর্থন • JTAG সহ বৈশিষ্ট্য সমৃদ্ধ Xilinx প্ল্যাটফর্ম ফ্ল্যাশ • ওয়াচডগ সুরক্ষা ব্যবহার করে একাধিক বিটস্ট্রিম সহ দূরবর্তী আপগ্রেডের জন্য মাল্টিবুট সমর্থন • ডিজাইন সুরক্ষার জন্য উন্নত নিরাপত্তা • ডিজাইন প্রমাণীকরণের জন্য অনন্য ডিভাইস ডিএনএ শনাক্তকারী • AES বিটস্ট্রিম বৃহত্তর ডিভাইসগুলিতে এনক্রিপশন • উন্নত, কম খরচে, মাইক্রোব্লেজ™ সফট প্রসেসর সহ দ্রুত এম্বেডেড প্রক্রিয়াকরণ • শিল্প-নেতৃস্থানীয় আইপি এবং রেফারেন্স ডিজাইন
